产品特点：

35KV隔离开关均按以下要求生产：
1.完善化抱箍联接无焊接型；
2.四级防污，爬电距离≥1260mm；
3.配用相间热镀锌水平连杆，极间距1.2米；
4.配备热镀锌垂直连杆，长1.5米；
5.零部件热镀锌；
6.导电部分铜管软连接型；
7.转动部分配有自润滑套；
8.触头弹簧镀锌后表面喷环氧树脂，双重防腐，提高防腐能力；环氧树脂层起绝缘作用，可防止弹簧分流。

完善化特点说明：
1）全部采用热镀锌工艺防腐处理；
2）导电部分铜管软连接型；
3）传动部分配有自润滑套，无需润滑脂；
4）主接线端子为平板型，电流等级为630A，导电部件表面镀锡，电流等级1250-4000A，导电部分表面镀银。

GW4-40.5（630/1250）系列户外高压隔离开关 ，是三相交流50Hz的户外高压电器设备。适用于发电厂、变电

站及大型工矿企业的三相交流50Hz户外电力系统中 ，供高压线路在无功情况下进行换接，以及对被检修的高

压母线、断路器等电器设备与带电的高压线路进行电器隔离和分、合电路之用。具有安全可靠 、操作轻便 、

灵活等特点。
GW4-35/630A该系列产品有下列品种：
1）按有无接地开关分：不接地、单接地（左接地和右接地）和双接地；
2）接地开关按承受的短路电流能力又分Ⅰ Ⅱ Ⅲ型；
3）按使用地区分：普通型、防污型、耐污型和高原型。

产品结构：

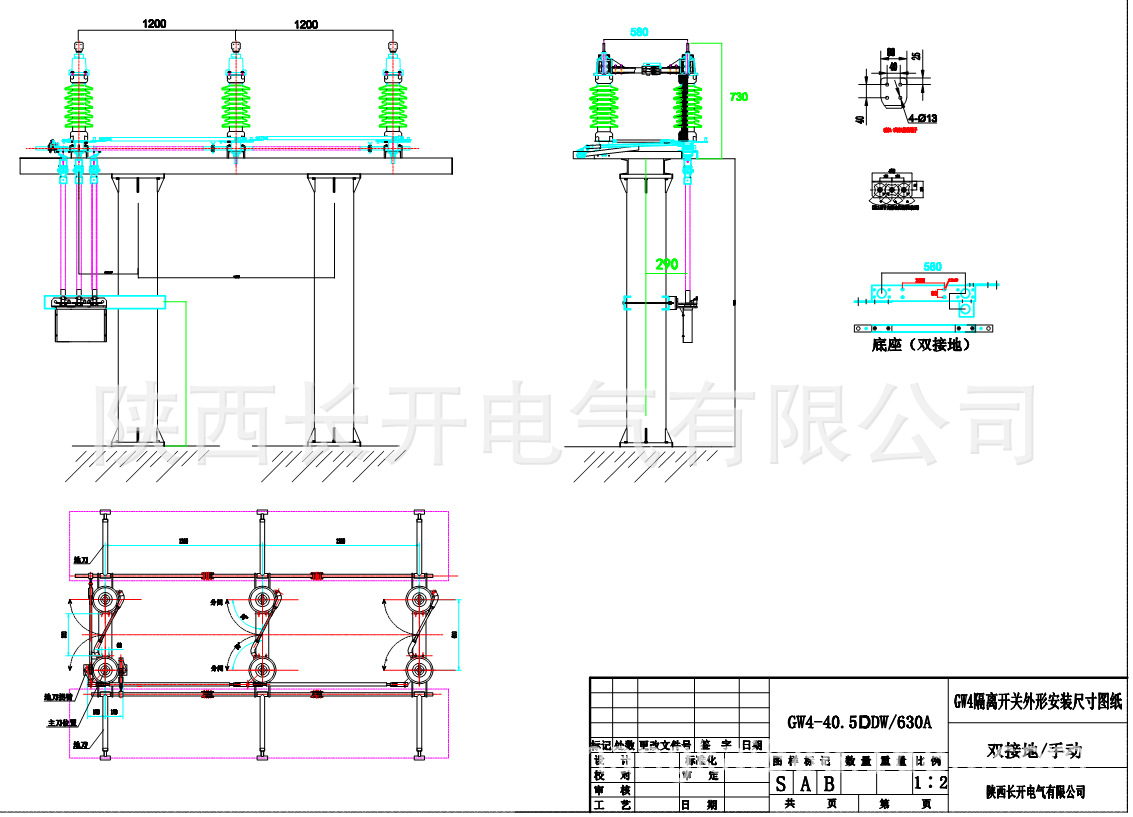

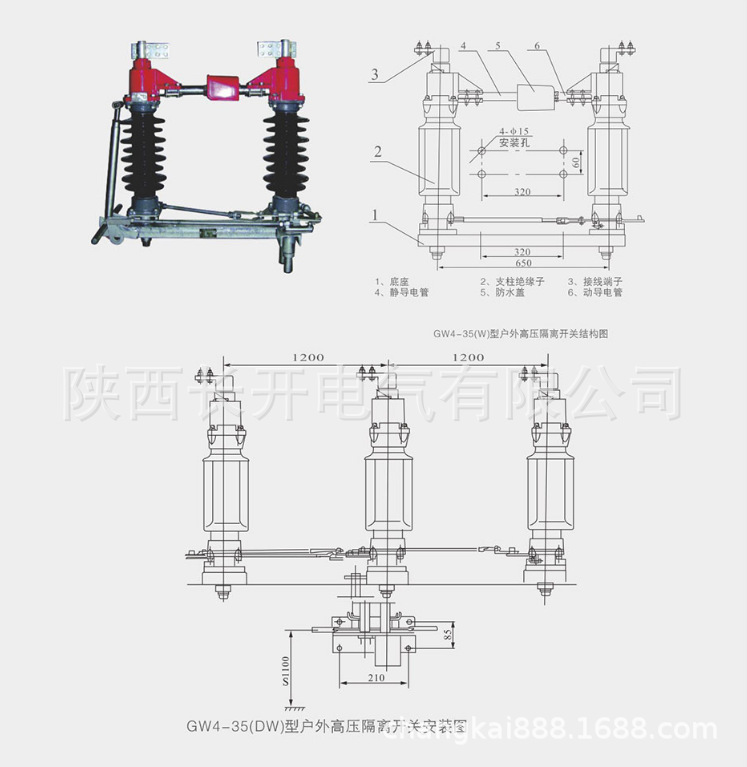

     GW4-35GW型隔离开关属双柱水平开启式隔离开关，制成单极型式，当三极同步使用时，极间用连接

杆连接起来。各单极都由基座、支柱绝缘子、出线座及触头等部分组成，两支柱绝缘瓷瓶相互平行地安装在

基座两端轴承上，且与基座垂直。主导电部分分别安装在支柱绝缘瓷瓶上方，随支柱绝缘瓷瓶作约90°转动。

    GW4-35GW型隔离开关的每个轴承座内装有轴装配，两轴装配间通过连板、调节螺杆等连接传动。

    GW4-35GW型隔离开关出线座中的紫铜编织带软连接分别紧固在导电杆和接线板上，接线板供用户连

接线路之用。
    GW4-35GW型隔离开关中间触头部分的触指成对装配，采用自力型触指，其形式为转入式，以减少分、

合闸时触头与触指间的磨损，提高使用寿命。

   GW4-35GW型隔离开关附有接地开关时，主导电回路与接地开关的连锁用基座上的扇形板与弧形板保

证，在主导电回路合闸时，接地开关不可合闸，接地开关合闸时，主导电回路不可合闸。配用CS8-6D时隔

离开关与接地开关连锁由机构上的连锁板实现。

装箱清单 Pack the detailed list

 7. 技术要求：

1).安装后各转动部操作应灵活；

2).导电部分及各转动磨擦部位涂润滑脂；

8. 订货须知：

订货时须注明：产品型号、名称、额定电压、额定电流及接地形式（不带接地开关、带一只接地开关或两

只接地开关）。若是单接地还应注明是哪一侧接地，如不指明，按右接地供应，采用II型接地开关应注明。

操动机构型号及其控制电压、手动机构型号、辅助开关级数（4级或8级）、并注明手动机构所配电磁锁的

规格。如有其它特殊要求应明确。

     GW4-35GW户外高压交流隔离开关，适用于发电厂、变电站及大型工矿企业的三相交流50HZ户外电力

系统中，供高压线路无功情况下进行换接，以及对被检修的高压母线，断路器等电器设备与带电的高压线路

进行电器隔离和分、合电路之用。
     35kV成套隔离开关由GW4-40.5（D）（W）型隔离开关本体、CSⅡ、CS17或CS8-6D型人力操动机构、

传动附件等组成，也可配用CJ6型等电动机构。
1、按有、无接地刀开关分：不接地、单接地、双接地。
2、按使用地区分：普通型、耐污型、高原型。
3、额定电流有：200A、400A、600A、800A、1000A、1250A、1600A、2000A、2500A、3150A、

4000A。我厂生产的GW4-35隔离开关，额定电流1600A以下产品都使用的铜管型，2000A以上用的是铝合

金材质，因为大电流的产品本体热度高，铝合金材质散热快。
