一、功能用途

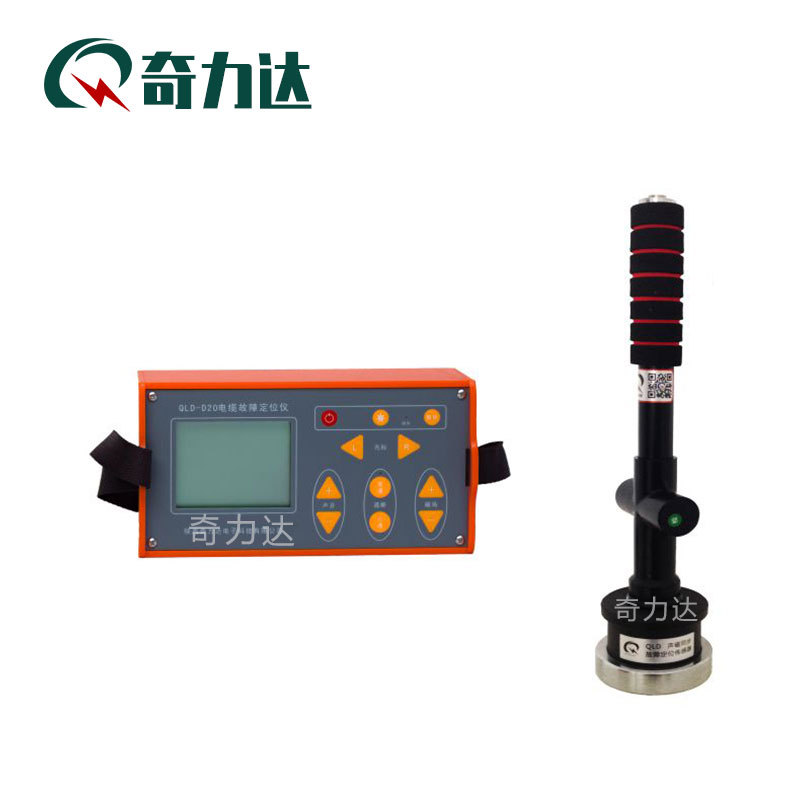

QLD-D20 数字式电力电缆故障定点仪，配合高压信号发生器使用，是一款便
携式、智能化的电力电缆故障定点仪，具有时间差法、声磁同步法以及磁场强度
法，多种定点方法于一体，多种定点方式相互验证，确保故障点的精确定点。
二、性能优势
★自动实时显示故障距离——自动测量声磁延迟显示距离故障点的远近。
★实时触模哑音功能——避免移动传感器时产生的刺耳噪音，保护耳朵。
地址：陕西省西安市长乐东路 2999 号 联系电话：029-89511884 陕西奇力达电子科技有限公司
地址：陕西省西安市长乐东路 2999 号 联系电话：029-89511884
★通过观察同步灯的闪烁——可以实时判断高压发生器是否在持续工作。
★ 可以观察路径显示——在故障定位同时可以查看电缆路径，确保不偏离电
缆。
★实时捕捉声音信号并显示保持——克服声音信号稍纵即逝的弱点。
★可以观察声音显示——辅助判断否捕捉到了故障信号而不仅依靠使用经验。
★强光可见液晶屏——在强光直射的户外液晶屏的内容依然清晰可见。
★高亮液晶背光——在漆黑的夜晚液晶屏的内容依然清晰可见。

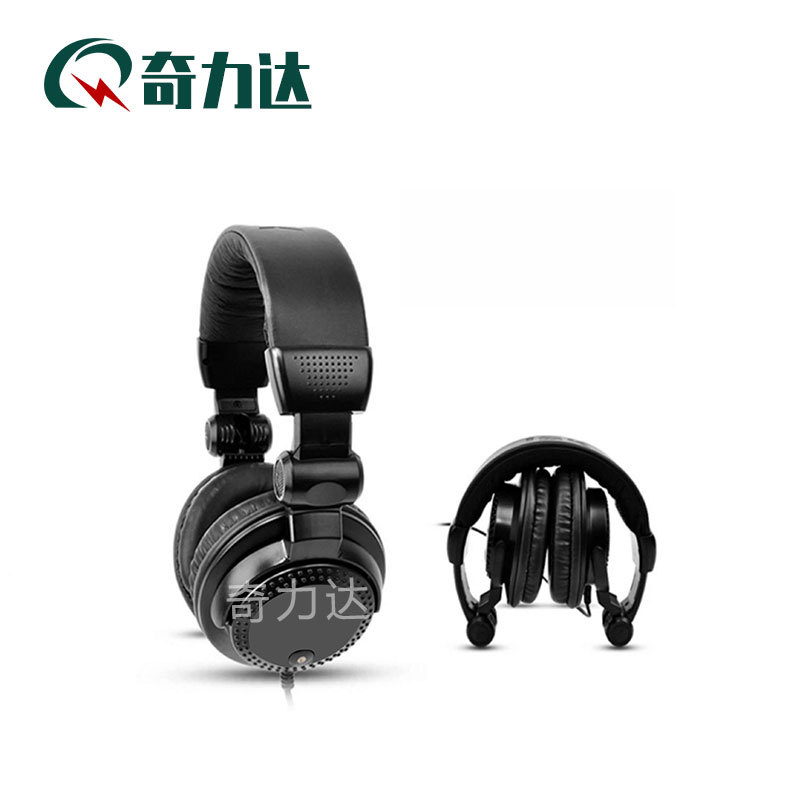

★可折叠高性能防噪专业监听耳机——洞悉微弱的放电声。
★内置大容量锂电池——支持长达 9 个小时的连续测试。
★防水密封传感器——具有优异的抗震性及环境适应性。
★精致的传感器的设计——适用于凸凹路面，土壤路面，水泥路面，草地等各
种复杂情况。
三、技术参数
★声音信号通频带：中心频率 600Hz，带宽 300Hz。陕西奇力达电子科技有限公司http://www.qieed.com
地址：陕西省西安市长乐东路 2999 号 联系电话：029-89511884
★信号增益：105dB。
★定位精度：0.1m。
★电池：内置锂电池组。
★功耗：300mA，可连续使用时间大于 9 小时；
★充电器：输入 AC220V±10%，50Hz；输出，8.4V/1A。
★充电时间：约 1 小时。
★显示方式： 320×240 液晶屏
★体积：230mm×120mm×60mm。
★质量：1 kg
★使用条件：温度:-10℃－40℃，湿度 5-90％RH，海拔<4500m
